国产精品福利影院-国产精品福利在线观看入口-国产精品高清久久久久久久-国产精品高清免费网站-国产精品高清全国免费观看

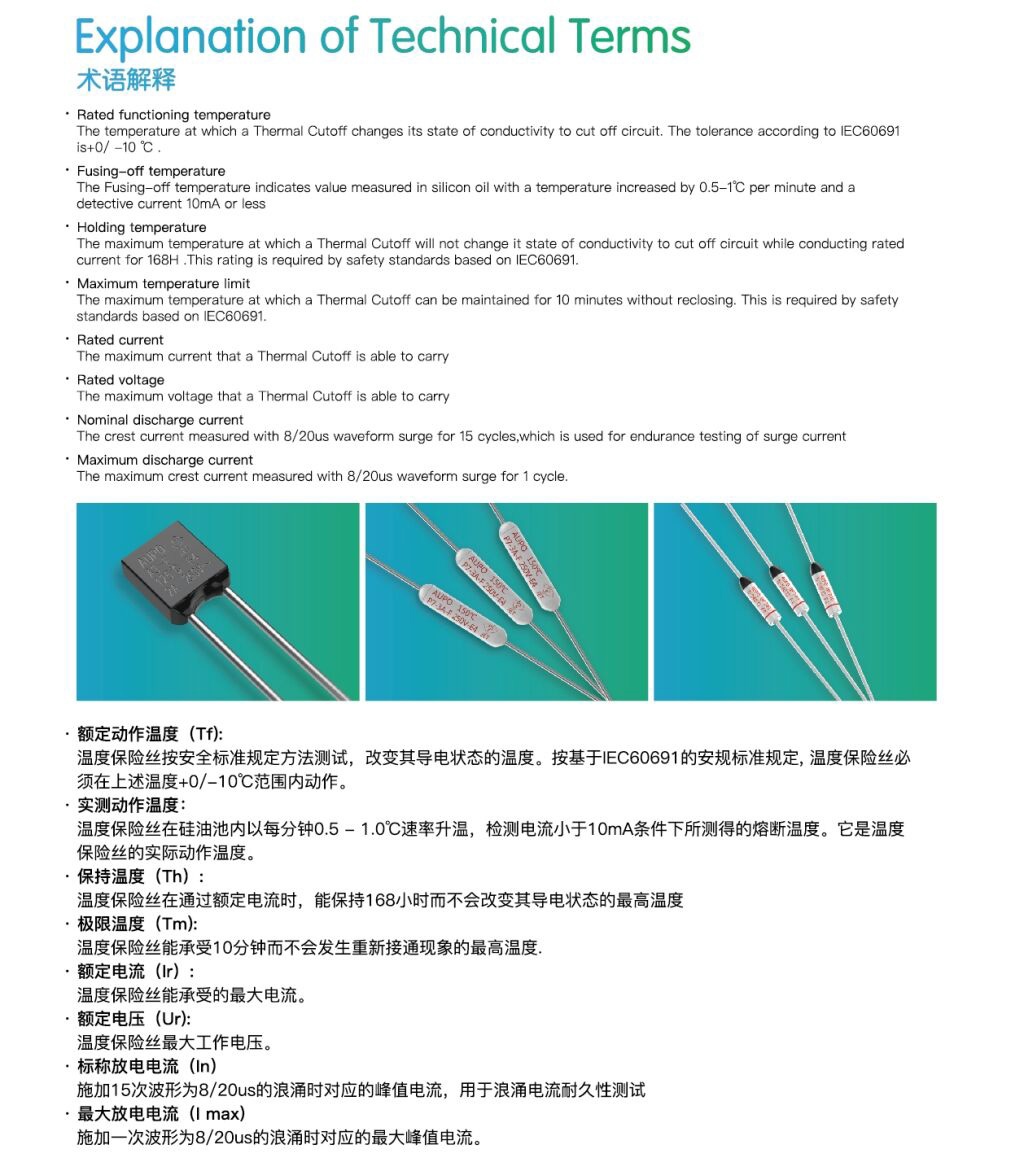

不可以，溫度保險絲是僅對溫度敏感的零件，對電流無此特性，請嚴格按照溫度保險絲額定電流、額定電壓的要求使用。

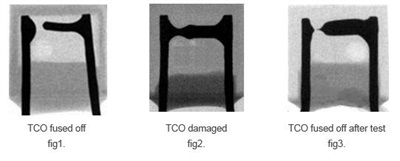

發(fā)現這種情況的原因，極可能是因為焊接過程中的溫度已達到溫度保險絲的動作溫度，造成溫度保險絲感溫熔斷或者嚴重損傷接近熔斷。具體來說在焊接的時候如果焊接點的位置距離保險絲過近、焊接時間過長、焊接溫度過高，就會損傷溫度保險絲甚至將其熔斷。（圖1.焊接熔斷、圖2.焊接損傷，圖3.測試后熔斷）

為了最大減少及避免焊接損傷的出現，我們建議客戶焊接時：

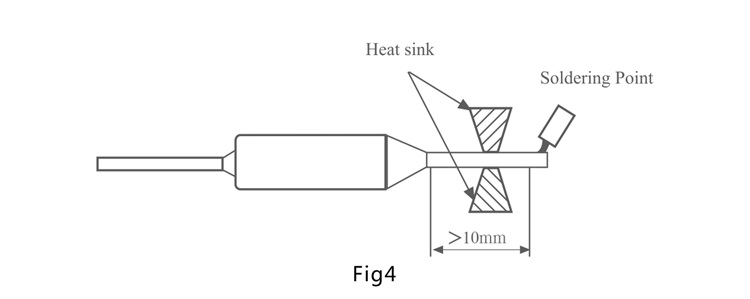

1.焊接點到溫度保險絲引腳根部的距離不低于10mm（見圖4.）；

2.焊接工藝參照 圖5.焊接時間指南

3.手工焊接的時候增加焊接治具，如在保險絲引腳上夾上鋁塊或者其他散 熱較強的金屬，用以增強散熱；（見圖4.）

4.在焊接完保險絲之后將保險絲引腳浸入到冷卻液（如酒精）中。

發(fā)生這種情況的原因有可能是在鉚接的地方接觸電阻過大，加載電流時，這個地方出現電阻發(fā)熱現象并導致傳遞熱量到溫度保險絲內。當傳遞到溫度保險絲的溫度到溫度保險絲的動作溫度，溫度保險絲就會動作，切斷回路。

不論是在常溫安裝過程還是在環(huán)境溫度的使用中，溫度保險絲均不可以施加外力于殼體、封口樹脂、引腳上，以免造成外殼、封口樹脂等被破壞，這種破壞極有可能造成溫度保險絲內部的感溫部件受到損壞。

出現此種問題的可能是：

不可以，由于溫度保險絲工藝原因，溫度保險絲應避免在水、有機溶液等液體或結露條件下使用，另外不要在二氧化硫、氫氧化物等腐蝕性氣體的環(huán)境中使用。

在對熱縮管進行加熱收縮這一過程中，傳導到溫度保險絲的溫度極有可能已達到溫度保險絲的動作溫度，從而出現保險絲異常熔斷。請注意：溫度過高、熱縮時間過久均可能對保險絲造成損傷甚至熔斷。

為了避免熱縮過程對溫度保險絲造成損傷，我們建議客戶對熱縮工藝進行確認。當使用烤箱烘烤來進行熱縮的時候，請參考“為什么溫度保險絲安裝在產品上放入烤箱烘烤后會出現批量性的溫度保險絲熔斷？”。當使用熱風機進行熱縮的時候，需要確保熱風機的風口到熱縮管的距離和熱縮的時間，以保證傳導到溫度保險絲的溫度不會超過其動作溫度。
